تستخدم هذه الدراسة قماش الألياف الزجاجية الخالي من القلويات وورق الميكا المعزز بألياف الأراميد كمواد خام رئيسية. يتم استخدام مادة لاصقة من السيليكون محلية الصنع ومادة لاصقة من السيليكون متاحة تجارياً لتحضير شريط الميكا المعزز بألياف الأراميد والزجاج المغلف بالسيليكون، ويتم مقارنة الأداء مع منتج مستورد مماثل.

عن طريق محاكاة تحضير قضبان الأسلاك، تم لف ثلاثة أنواع من أشرطة الميكا وتشريبها بنفس راتنج التشريب بالسيليكون المستورد تحت نفس الظروف العملية. بعد الخبز والمعالجة، تم تقييم خصائصها الكهربائية، ومعدل المعالجة، والموثوقية البيئية بشكل منهجي. تشمل محتويات الاختبار معدل معالجة المادة اللاصقة، والأداء الأساسي لشريط الميكا، وعوامل فقد العزل الكهربائي في الحالات العادية والحارة، وجهد الانهيار، ومعدل معالجة طبقة العزل الرئيسية واختبار متانة العوامل البيئية المتعددة.

1 معدل معالجة المادة اللاصقة والتوافق

بعد معالجة المادة اللاصقة المتاحة تجارياً وراتنج التشريب، يظهر رقائق صفراء-بيضاء، مع معدل معالجة يبلغ فقط 63.2%، مما يشير إلى توافق ضعيف. المادة اللاصقة محلية الصنع شفافة ومتجانسة بعد المعالجة، مع معدل معالجة يبلغ 77.1%، مما يلبي المتطلبات الفنية لـ ≥75%. يشير التحليل إلى أن الهياكل الفينيلية والفينيلية المقدمة في المادة اللاصقة محلية الصنع تعزز التفاعلية والتوافق مع راتنج التشريب، مشكلة كلاً متجانساً.

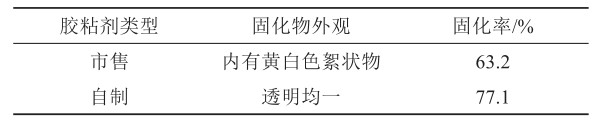

 الجدول 1 مظهر ومعدل معالجة المنتجات المعالجة للمادة اللاصقة بالسيليكون وراتنج التشريب

2 قابلية تشغيل المادة اللاصقة

قامت الدراسة بتحسين صيغة المادة اللاصقة من خلال تجارب متعامدة وحددت أن معايير العملية المثلى كانت: محتوى الفينيل 5%، جرعة المحفز 2%، ووقت التفاعل ساعتين. شريط الميكا المحضر تحت هذه الظروف لديه التصاق وليونة ممتازة، بدون ظاهرة الالتصاق الخلفي، وقابلية لف جيدة.

الشكل 1 التحقق من مظهر اللف (أ) مظهر نهاية ملف اللف؛ (ب) مظهر سلك اللف

3 الخصائص الأساسية لشريط الميكا

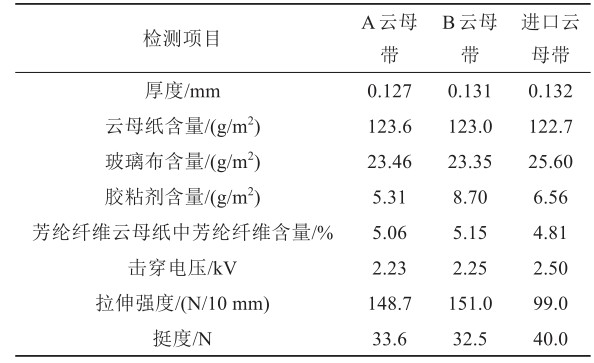

الجدول 2 نتائج اختبار شريط الميكا المعزز بألياف الأراميد والزجاج المغلف بالسيليكون

عامل فقد العزل الكهربائي في الظروف العادية: عند جهد عالٍ 3 كيلو فولت، يظهر عامل فقد العزل الكهربائي لقضيب شريط الميكا A زيادة كبيرة، بينما أداء قضيب شريط الميكا B مماثل للمنتجات المستوردة، مما يشير إلى سلامة عزل ممتازة وحد أدنى من الفجوات الهوائية الداخلية.

 عامل فقد العزل الكهربائي في الظروف الحارة: عند 200 درجة مئوية، أداء قضيب شريط الميكا B مطابق للمنتجات المستوردة، مما يؤكد مرة أخرى توافق المادة اللاصقة مع الراتنج.

جهد الانهيار: جهد الانهيار لقضيب شريط الميكا B مماثل للمنتجات المستوردة ولكنه أعلى من قضيب شريط الميكا A، مما يظهر قوة عزل وسلامة متفوقة.

الشكل 2 عوامل فقد العزل الكهربائي في (أ) الحالة العادية و(ب) الحالة الحارة عند جهود مختلفة

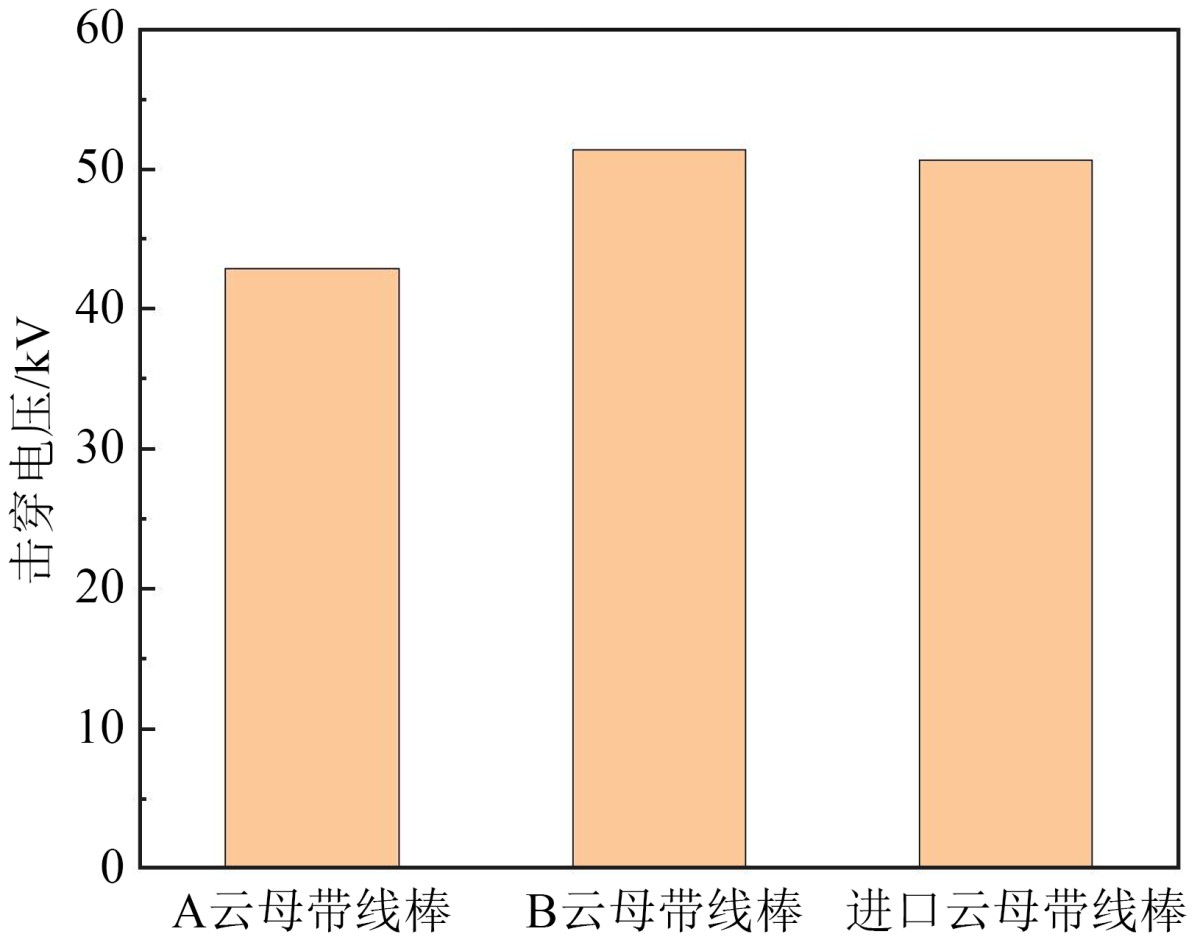

الشكل 3 جهد الانهيار للقضيب

من خلال البحث المنهجي حول عملية اللف، الأداء الكهربائي والموثوقية البيئية لشريط الميكا المعزز بألياف الأراميد والزجاج المغلف بالسيليكون محلي الصنع، تم التوصل إلى الاستنتاجات التالية:

(1) المادة اللاصقة المستخدمة في شريط الميكا محلي الصنع لديها توافق جيد مع راتنج التشريب، ومعدل المعالجة يلبي المتطلبات الفنية؛

(2) عملية لف شريط الميكا محلي الصنع ممتازة، وقوة الشد والصلابة أفضل من المنتجات المستوردة؛

(3) شريط الميكا محلي الصنع يعادل المنتجات المستوردة من حيث الخصائص الكهربائية مثل عوامل فقد العزل الكهربائي في الحالات العادية والحارة وجهد الانهيار. لديه موثوقية بيئية جيدة ويمكن أن يحل محل المنتجات المستوردة في معالجة العزل لمحركات الجر عالية السرعة.

شركة غاو مي هونغ شيانغ للتكنولوجيا الكهروميكانيكية المحدودة هي شركة خاصة متخصصة في خدمة العملاء عالمياً. تقدم الشركة ثلاثة خطوط إنتاج رئيسية: تصنيع تجميع محولات الطاقة، لوح العزل الكهربائي، الخشب الرقائقي المعزول، ومعالجة مكونات العزل، جنباً إلى جنب مع خدمات تشكيل EVA. كما تدعم تصنيع آلات متخصصة مدعومة بالذكاء الاصطناعي. كمزود شامل، فهي تجمع بين التصميم والتطوير، الإنتاج، المبيعات، التركيب، التدريب، وخدمات ما بعد البيع. يتم بيع منتجاتها على نطاق واسع محلياً وتصديرها إلى جنوب شرق آسيا، أمريكا الجنوبية، الهند، باكستان، روسيا، ومناطق أخرى.
